環(huán)氧樹脂修補膠施工需要注意什么？環(huán)氧樹脂修補膠具有低粘度和良好的滲透性的優(yōu)勢，環(huán)氧樹脂修補膠應用是非常廣泛的，但是很多人在施工時很多需要注意的地方都沒有注意，從而造成很多不必要的麻煩。下面由我來為大家介紹下吧！

一、環(huán)氧樹脂修補膠使用說明分析

1、使用時，按照A成分：B成分= 3：1的比例混合攪拌均勻，然后開始注射。

2、根據(jù)現(xiàn)場裂縫的實際寬度和施工條件，可以在環(huán)氧樹脂混合物中添加適量的稀釋劑（如丙酮，二甲苯或樹脂專用稀釋劑）進行稀釋，以降低樹脂和樹脂的粘度。使其易于注入。

3、一次混合量建議不超過500克，混合后立即使用。初始固化為24小時，完全固化為72小時。如果一次性混合量過多，則初始設定時間將相應縮短。

二、環(huán)氧樹脂修補膠施工要點

1、裂紋處理

對于小的混凝土構(gòu)件裂縫，使用鋼絲刷等工具清除混凝土裂縫表面的灰塵，浮渣和疏松層，并清除浮塵；用酒精沿裂紋兩側(cè)2-3cm范圍擦拭干凈。

對于較大的混凝土組件或深裂縫，可使用鉆孔沿裂縫填充裂縫，以便膠水具有更寬的路徑進入裂縫。

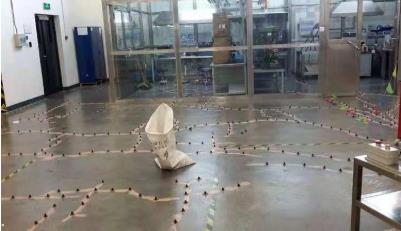

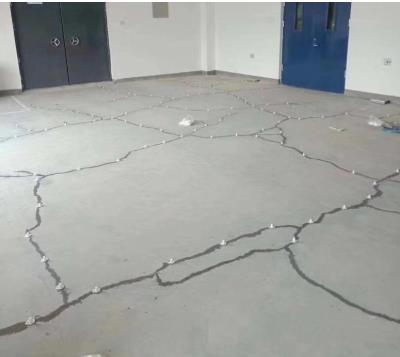

2、設置膠嘴的底座

膠嘴必須安裝在裂縫，寬裂縫和裂縫末端的交點處。注漿噴嘴的間距可以根據(jù)裂縫的大小，方向和結(jié)構(gòu)來確定。

通常，注漿噴嘴的間距為20-30cm。必須在裂縫上設置膠水入口，排氣口或膠水出口?？梢韵扔妹芊饽z將膠嘴的底部粘貼在預定位置，或者在密封接縫時將其粘貼在一起。

3、密封

密封接頭的質(zhì)量直接影響灌漿的效果和質(zhì)量，因此應特別注意。密封膠可以用來阻止裂縫。根據(jù)推薦的膠比例稱量并混合密封膠。

用油灰刀沿裂縫涂刷，并均勻地涂一層厚度約1-2mm且寬度不少于30mm的水泥。注意防止小氣泡或密封松動。

4、接縫密封膠快速固化并牢固附著。它需要配備和使用。它是一種用于自動壓力灌漿工藝中的裂縫密封和粘結(jié)基料專用膠。接縫到位10分鐘后可以注入膠水

5、灌注膠和連續(xù)膠的制備

使用專用的注膠設備進行注膠操作。按比例準備灌漿樹脂，將其倒入軟管中，將裝滿樹脂的灌漿裝置擰到基座上，松開彈簧以注入膠水。

根據(jù)裂縫區(qū)域的大小，可以使用單孔灌漿或分區(qū)組孔灌漿。裂縫上的灌漿可以是淺到深，從底部到頂部，從一端到另一端。樹脂不足可以反復補充。

灌漿壓力通常用0.6MPa的自動壓力灌漿裝置灌漿。在保證灌漿順利的條件下，可以采用較低的灌漿壓力和較長的灌漿時間，以獲得更好的灌漿效果。

從灌漿出口排出膠水后，膠水速度保持穩(wěn)定后，可以通過保持約10分鐘的壓力注入來停止灌漿。卸下注漿裝置，并用塞子在基座上旋轉(zhuǎn)以防止膠水溢出

6、膠水固化

GST灌漿樹脂（裂縫修補）膠應在5℃以上的環(huán)境中固化，固化時間取決于環(huán)境溫度。在正常情況下（25℃）可以完全固化2-3天。

7、檢查灌膠效果

灌漿結(jié)束后，應檢查灌漿效果和質(zhì)量，如有不合格的條件（如密實），應進行補充注漿。

三、環(huán)氧樹脂修補膠施工注意事項

1、本產(chǎn)品適用于5℃以上的環(huán)境，溫度低于5℃時必須采取溫升措施。

2、混凝土表面上有水時，請擦干并使用熱風機將其干燥后再使用本產(chǎn)品。

3、請勿食用化學產(chǎn)品，并且會刺激皮膚和呼吸道。

4、使用時應注意通風，使用產(chǎn)品時應戴防護眼鏡，手套和緊身工作服，使用后應及時洗手。

總結(jié)：關于環(huán)氧樹脂修補膠的相關內(nèi)容就介紹到這里，相信您在看完這篇文章內(nèi)容后對于環(huán)氧樹脂修補膠有了一定的了解了，希望可以對你有所幫助。如果大家還需要了解更多產(chǎn)品內(nèi)容，歡迎來電咨詢，我們會有專業(yè)的工作人員為你進行詳細的解答。
