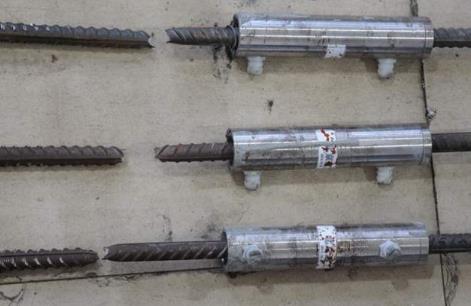

套筒灌漿料怎樣進(jìn)行施工？套筒灌漿料是一種由水泥、細(xì)骨科、多種混凝土外加擠預(yù)拌而成的水泥基干混材料，但是很多人在工程使用過(guò)程中卻很多需要注意的地方?jīng)]有注意，那么套筒灌漿料施工我們?cè)撟⒁馐裁?，下面我們一起?lái)了解下吧！

一、套筒灌漿料施工過(guò)程

（1）具有良好的流動(dòng)性，微膨脹性，早強(qiáng)，高強(qiáng)性和抗油滲性

（2）應(yīng)用范圍廣泛，能夠滿足各類灌漿工程施工需要，是冶金，電力，石化，化工，輕工等綜合行業(yè)的機(jī)械設(shè)備

（3）在施工方面具有質(zhì)量可靠，降低成本，縮短工期和使用方便。

二、套筒灌漿料施工注意事項(xiàng)

（1）鋼筋連接用套筒灌漿料為防止波紋管漏漿堵塞造成穿鋼絞線困難，可預(yù)先在波紋管內(nèi)穿入比波紋管直徑稍小的塑料管，在灌漿料澆筑完成后及時(shí)拔出，待張拉前再穿入鋼絞線。拌和后的預(yù)應(yīng)力灌漿料溫度不能滿足要求時(shí)，應(yīng)首先考慮對(duì)拌和用水加熱，仍不能滿足時(shí)，再考慮對(duì)集料加熱。
（2）采用加熱拌和用水的方法，制作大水箱使用煤火和多根大功率電熱棒對(duì)施工用水進(jìn)行加熱，水溫控制在40℃~60℃之間，高不超過(guò)80℃。在施工前應(yīng)做好設(shè)備的檢驗(yàn)和調(diào)試工作。施工順序：臺(tái)座制作鋼筋綁扎安裝模板澆筑灌漿料養(yǎng)護(hù)張拉主筋和箍筋按施工圖尺寸下料，運(yùn)至施工現(xiàn)場(chǎng)。

（3）套筒灌漿料是一種含有高強(qiáng)水泥和經(jīng)嚴(yán)格選擇級(jí)配的天然骨料，配合復(fù)合外加劑，和礦物摻合料等原材料，經(jīng)工業(yè)化生產(chǎn)的具有合理級(jí)分的干混料。對(duì)鋼筋無(wú)銹蝕作用，當(dāng)與一定量的水充分混合后，便具有可灌漿的流動(dòng)度、微膨脹、高的早期和后期強(qiáng)度，不泌水等性能。

（4）高的早期和后期強(qiáng)度:一天抗壓強(qiáng)度≥22MPa，3天抗壓強(qiáng)度≥40MPa，28天抗壓度≥70MPa，khjxh.com,灌漿后第二天即可進(jìn)行后續(xù)安裝施工。

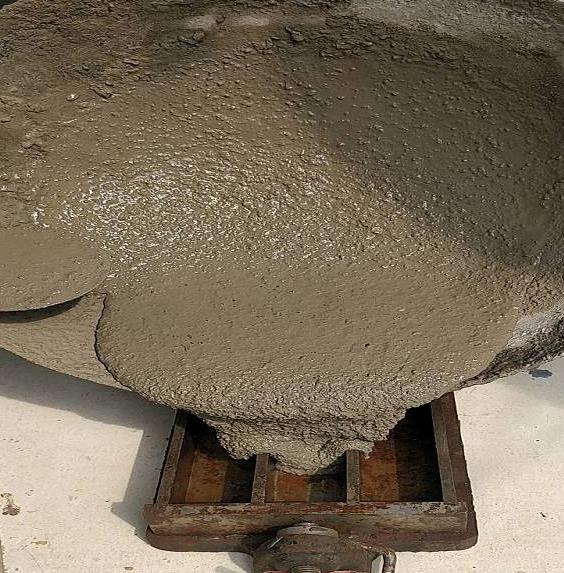

（5）高流動(dòng)性：初始流動(dòng)度可達(dá)260mm以上，30分鐘流動(dòng)度保持230mm以上。

（6）微膨脹,補(bǔ)償收縮:微膨脹特性防止灌層產(chǎn)生收縮。

（7）套筒灌漿料加固工藝工法單次灌漿層厚度控制在25mm至35mm間3修復(fù)方法對(duì)結(jié)構(gòu)上、下部存在的所有可見裂縫進(jìn)行處理節(jié)省注漿材料環(huán)氧灌漿料施工時(shí)環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度。為獲得好的工作狀態(tài)，灌漿前將材料在15-25℃環(huán)境下放置24小時(shí)；施工時(shí)及隨后24小時(shí)內(nèi)環(huán)境溫度控制5-32℃，20℃最為適宜。
（8）夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚，保證施工環(huán)境溫度大于5℃，施工宜選擇中午。

總結(jié)：有關(guān)套筒灌漿料的相關(guān)知識(shí)就為大家介紹到這里，在這里稍稍提醒大家，套筒灌漿料在施工時(shí)嚴(yán)格按照施工步驟，重點(diǎn)是注意細(xì)節(jié)方面，這樣才會(huì)保障施工質(zhì)量以及施工人員的安全。如果大家對(duì)套筒灌漿料這個(gè)產(chǎn)品還有什么疑問(wèn)，或者需要了解更多產(chǎn)品內(nèi)容，歡迎來(lái)電咨詢。
