灌漿料的裂縫是什么東西？灌漿料作為一款明星產(chǎn)品，會(huì)有很多的問題，就像灌漿料裂縫就是其中一種非常常見的問題，那么下面這個(gè)文章就來為大家進(jìn)行一個(gè)詳細(xì)的介紹，希望在你看完這篇文章后對(duì)你的工作有一定的幫助！

第一，簡(jiǎn)述灌漿料裂縫

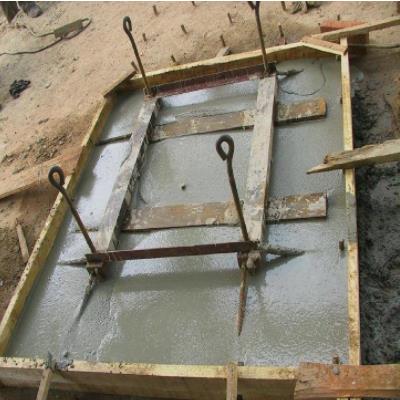

灌漿料施工工程中產(chǎn)生裂縫，具體情況是怎樣的呢，下面本平臺(tái)為大家?guī)硐嚓P(guān)內(nèi)容介紹以供參考。灌漿料是由水泥、砂、石、空氣、水組成的多相結(jié)合體，由于灌漿料的組成材料、微觀構(gòu)造以及所受外界影響的不同，產(chǎn)生裂縫的原因也不同。

1，工程采用商品灌漿料，塌落度大，稍加振搗即出現(xiàn)石子下沉，漿體上浮，時(shí)常有較多泌水，隨著水分的蒸發(fā)，在太陽曝曬面出現(xiàn)了較多的塑性收縮裂縫。

2，長墻結(jié)構(gòu)所產(chǎn)生的溫度和收縮變形在高度方向是自由的，但在縱向卻受到地下室底板和柱子的約束，在降溫和收縮作用下引起拉應(yīng)力，因灌漿料抗拉強(qiáng)度較低，當(dāng)拉應(yīng)力超過其抗拉強(qiáng)度時(shí)便引起開裂，這種裂縫方向垂直于拉應(yīng)力方向，故多為豎向。

3，灌漿料加水拌和后，水泥中的堿與活性骨料中的活性氧化硅起反應(yīng)，析出的膠狀堿-硅膠從周圍介質(zhì)中吸水膨脹，體積增大到3倍，從而使灌漿料脹裂產(chǎn)生裂縫。

4，如果在夏天，在灌漿料養(yǎng)護(hù)上并沒有采取十分有效的措施養(yǎng)護(hù)外墻。同時(shí)由于天氣炎熱，灌漿料水灰比控制不穩(wěn)定，灌漿料振搗不均勻，使灌漿料局部收縮變形較大，產(chǎn)生裂縫。

第二，灌漿料裂縫處理方法

1，裂縫寬度小于0.2mm的，采用涂膜封閉法修補(bǔ)，
工序?yàn)椋?/p>

清掃-刮膩?zhàn)?涂刷底層涂料-涂刷主層涂料-涂罩面層。

灌漿料表面裂縫、氣孔和缺陷先用膩?zhàn)?灌漿料修補(bǔ)膠：粉料=1誜1.8誜2.0)填充補(bǔ)平，待干后用砂布磨平，再進(jìn)行底層涂刷(灌漿料修補(bǔ)膠：粉料=1誜0.7誜0.8)，涂料在使用前要通過鐵窗紗過濾，除去雜質(zhì)和團(tuán)塊。

主層涂料要涂刷三遍，每遍涂刷都要等上遍涂料干后再涂，且兩次涂刷方向最好是相互垂直。

2，裂縫寬度為0.2mm~0.3mm的用低壓注漿法修補(bǔ)。
修補(bǔ)工序如下：

裂縫清理-粘貼注漿咀和封閉裂縫-試漏-配制注漿液-壓力注漿-二次注漿—清理表面。

先在要貼注漿咀的裂縫位置貼上醫(yī)用白膠布，再用窄毛刷將封縫用漿沿裂縫來回涂刷，使裂縫封閉，大約10min后，揭去膠布條，露出小縫，粘貼注漿咀用鍵包嚴(yán)。

固化后周邊可能有裂口，必須反復(fù)用漿補(bǔ)上，以避免注漿時(shí)漏漿。
注漿操作一般在粘咀的第二天進(jìn)行，若氣溫高的話，半天就可注漿。操作時(shí)先用補(bǔ)縫器吸取注漿液(環(huán)氧樹脂)，插入注漿咀，用手推動(dòng)補(bǔ)縫器活塞，使?jié){液通過注漿咀壓入裂縫，當(dāng)相鄰的咀中流出漿液時(shí)，就可以拔出補(bǔ)縫器，堵上鋁鉚釘。

一般由上往下注漿，水平縫一般從一端向另一端逐個(gè)注漿。為了保證漿液充滿，在注漿后約半小時(shí)可以對(duì)每個(gè)注漿咀再次補(bǔ)漿。

3，裂縫寬度為大于0.3mm的，用開槽填補(bǔ)法修補(bǔ)，
工序?yàn)椋?/p>

開槽—涂刷界面處理漿—壓抹聚合物砂漿—養(yǎng)護(hù)。

使用SJ-45聚合物裂縫修補(bǔ)砂漿進(jìn)行修補(bǔ)，首先用切割機(jī)在裂縫兩邊開出寬×深=1.2cm×1.0cm的小槽，鑿除灌漿料，清理干凈，用毛筆在灌漿料裂縫處涂刷SJ-45聚合物裂縫修補(bǔ)砂漿兩遍；
待涂膜干燥后，用普通硅酸鹽水泥和SJ-45修補(bǔ)劑調(diào)成水泥凈漿修補(bǔ)膏(配比為：修補(bǔ)劑誜水泥=1誜3.5)，裂縫填補(bǔ)分為兩次，第一次填補(bǔ)0.5cm深，第二次填補(bǔ)漿體高出灌漿料表面2mm~3mm。

總結(jié)：有關(guān)對(duì)于灌漿料的裂縫是什么東西，暫時(shí)為大家介紹到這里，如果您對(duì)其講述還有其他疑問或者不了解之處，可直接咨詢我們專業(yè)工作人員，也歡迎來電咨詢探討！
