無聲破碎劑指凡經(jīng)高溫煅燒以氧化鈣為主體的無機(jī)化合物，摻入適量外加劑共同粉磨制成的具有高膨脹性能的非爆破性破碎用粉狀材料。下面一起來了解一下無聲破碎劑作用原理。

一、無聲破碎劑作用原理

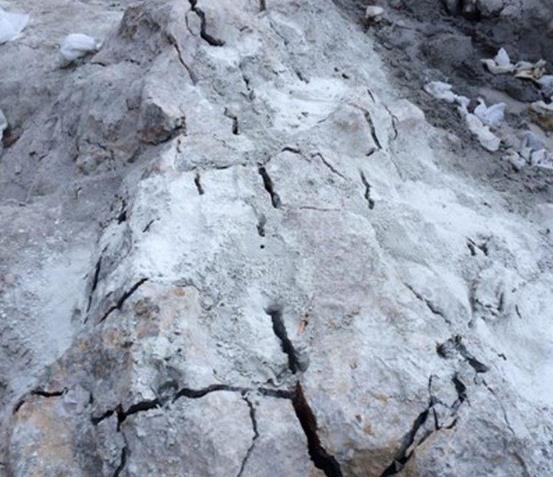

將一種含有鉬、鎂、鈣、鈦等元素的無機(jī)鹽粉末狀靜態(tài)破碎劑，用適量水調(diào)成流動(dòng)狀漿體，直接灌入鉆孔中，經(jīng)水化反應(yīng)，使晶體變形，隨時(shí)間的增長產(chǎn)生巨大膨脹壓力（徑向壓應(yīng)力和環(huán)向拉應(yīng)力），緩慢地、靜靜地施加給孔壁，經(jīng)過一段時(shí)間后達(dá)到最大值，將混凝土或巖石脹裂、破碎。

因?yàn)橐话惚唤怏w的巖石或混凝土均屬脆性材料，脆性材料的抗壓強(qiáng)度大，抗拉強(qiáng)度小，其抗拉強(qiáng)度遠(yuǎn)小于抗壓強(qiáng)度。巖石的抗拉強(qiáng)度為 4 －10Mpa ，混凝土的抗拉強(qiáng)度約 1.5 － 3.0Mpa ，約相當(dāng)于其抗壓強(qiáng)度的 1/10 － 1/20 。而通常靜態(tài)破碎劑的膨脹壓力可達(dá) 30 － 50Mpa 。所以，合理的破碎設(shè)計(jì)（裝藥量、孔徑、孔深和孔間距的確定）是能夠使孔眼周圍的介質(zhì)受到充分破壞的。只要約束繼續(xù)存在，破碎劑就有持續(xù)產(chǎn)生或殘留一定程度的膨脹壓力的性質(zhì)，因而能繼續(xù)增大或產(chǎn)生新的裂縫。

經(jīng)測定，在溫度為 20 ℃、水與破碎劑之比為0.3：1 時(shí)，其體積將自由膨脹四倍。

二、無聲破碎劑使用技巧

1、無聲破碎劑受潮或超過保質(zhì)期發(fā)生硬化。鑒別硬化的方法有:從無聲破碎劑外觀看是否受潮、滲水、滴水，用手輕輕揉搓有無硬塊。

硬化了的無聲破碎劑不準(zhǔn)使用，因?yàn)闊o聲破碎劑硬化后膨脹力降低，不足以膨脹開裂巖石或混凝土。

2、產(chǎn)品根據(jù)工程特點(diǎn)和不同季節(jié)溫度分不同型號，用戶應(yīng)按施工情況選用合適型號的靜態(tài)爆破膨脹劑，本廠為用戶隨時(shí)提供咨詢。

3、天氣炎熱要用涼水4℃攪拌，以免因膨脹太快發(fā)生噴漿現(xiàn)象。

4、施工時(shí)必須佩帶眼鏡保護(hù)眼睛，以防噴漿。萬一眼睛被噴，立即用清水兌醋沖洗即可。

總結(jié)：關(guān)于無聲破碎劑作用原理以及無聲破碎劑使用技巧本篇文章已經(jīng)為大家詳細(xì)介紹了，如果還有其他疑問歡迎大家咨詢網(wǎng)頁下方的電話，謝謝您的閱讀。
